 >> 昆蟲論壇《昆蟲貼圖區》~游標卡尺測量體長的正確使用方法~

~游標卡尺測量體長的正確使用方法~

(這篇文章已經被閱讀了 5554 次) 時間:2008/06/29 02:08:14am 來源:阿倖


[這篇文章最後由阿倖在 2008/06/29 02:22am 第 2 次編輯]
游標卡尺有很多種類
從最便宜的塑膠製游標卡尺
或是附有指針表的金屬製游標卡尺
甚至是更高級的電子式游標卡尺

至於使用上,方法都大同小異
塑膠製游標卡尺因為價格便宜
所以也是最多蟲友所使用的種類
以下,將以塑膠製游標卡尺來做使用說明介紹

在此之前
先簡單敘述一下長度單位

單位名稱       英文名稱     英文縮寫       對公尺的換算關係
公里(仟米)    kilometer        km                        1000公尺
公尺(米)        meter                m                               1公尺
公分(厘米)   centimeter      cm                     (1/100)公尺
公厘(毫米)   millimeter      mm                  (1/1000)公尺

公尺(m)是一個國際長度單位
所以呢....其他的長度,都是以公尺的增減去換算的
而我們養蟲人,會用的測量長度單是公厘(mm)和公分(cm)
1公分(cm) = 10公厘(mm)

而蟲友之間,會有一些貫用語
例1: 這隻鍬有過8嗎?
意思是指,這隻鍬有過8公分(cm)嗎?

例2:這隻鍬才78而已....
意思是指,這隻鍬體長才78公厘(mm)而已

好啦....進入主題了...
這是一支塑膠製游標卡尺
我將他拉開到50mm的長度 (我沒有對得很準確,大概是對到49.9mm的地方)
請看圖片中紫色箭頭所指處
有一個數字0的刻線,那條刻線所對期的地方,就是測量出來的長度

有些第一次使用的人
會誤以為是褐色箭頭所指示的地方
那樣是錯誤的,看為45mm,那樣是不對的喔!

然後~我還畫了三種顏色的線條
在兩條藍色線的中間那個區塊
是用來測量昆蟲體長的部份
只有將蟲的前後兩端,在這個區段內測量才是準確的

綠色線的部份,因為是凹槽
所以用這邊量出來的體長是不準確的
會比正確體長梢微縮小一點點
若是要測量"超小型個體",更不能用綠色線的部份去量

紅色線的部份
因為是斜切的,內部要對齊的地方是尖的
所以無法準確對準蟲體
這個部份,也不適合測量昆蟲體長


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料



然後~ 我們開始量蟲的長度吧...
為了方便拍照, 我準備昆蟲標本當模特兒 (這樣才不會亂動)
總共準備這些東西

1.保麗龍板 (方便讓標本的針插入固定用)
2.塑膠游標卡尺
3.黏土 (我用來固定游標卡尺用的,這樣我才能用雙手拿相機拍照片)
4.扁鍬標本 (3年前的標本,當時插針位置沒弄得很好,請高手們多多包含..)

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

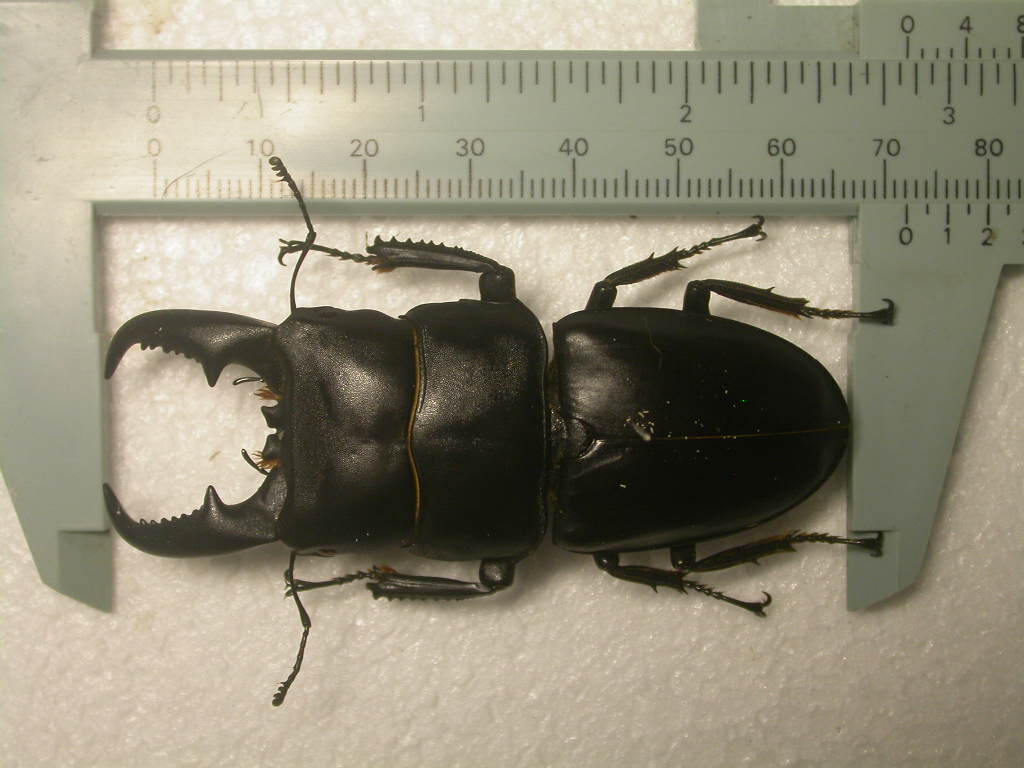

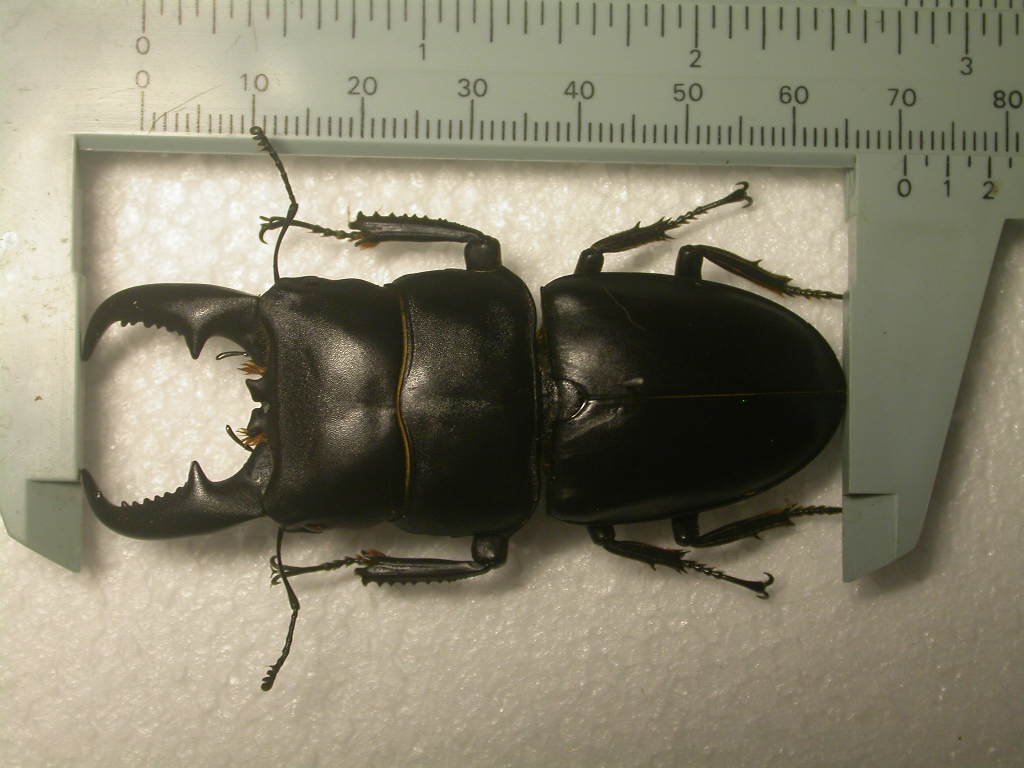

蟲體測量時
必須放置在上面所提到過的兩條藍色中間區段的位置,這樣子,牙尖和屁屁才能清楚的貼齊在游標卡尺上面

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

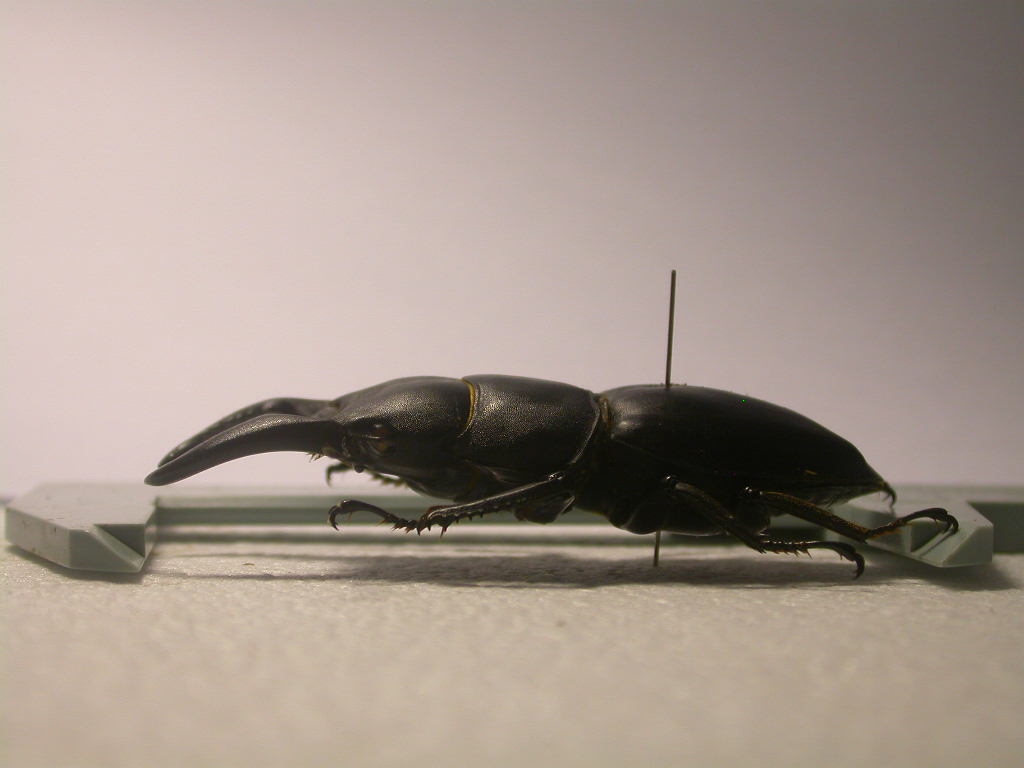

側面圖

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

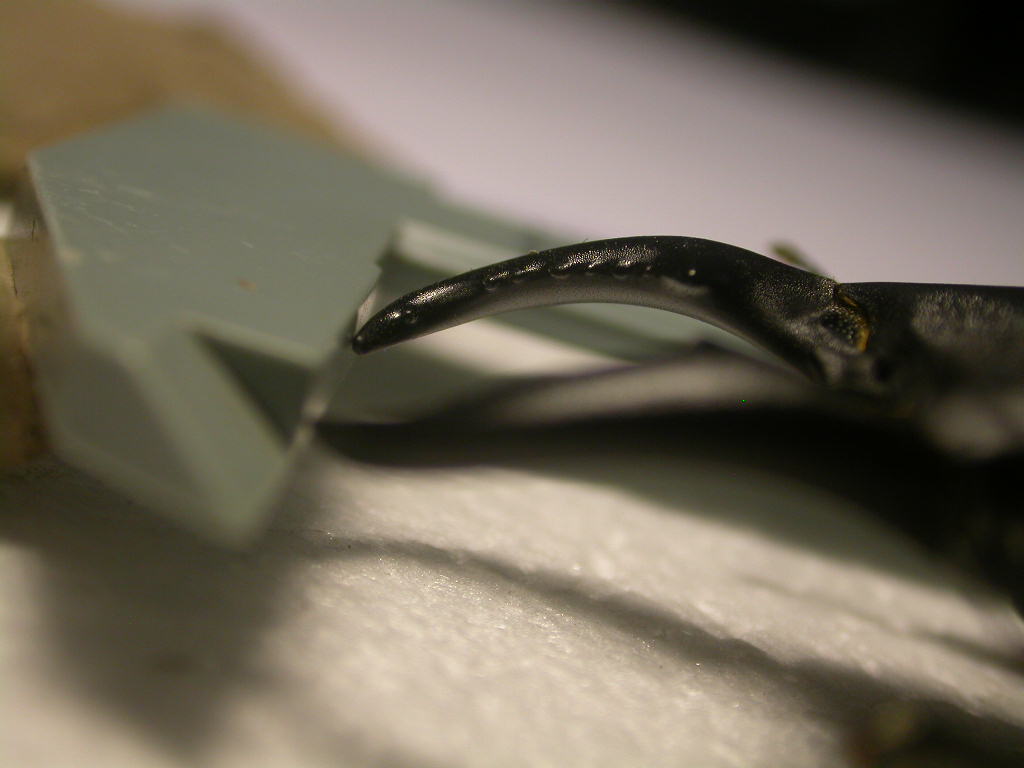

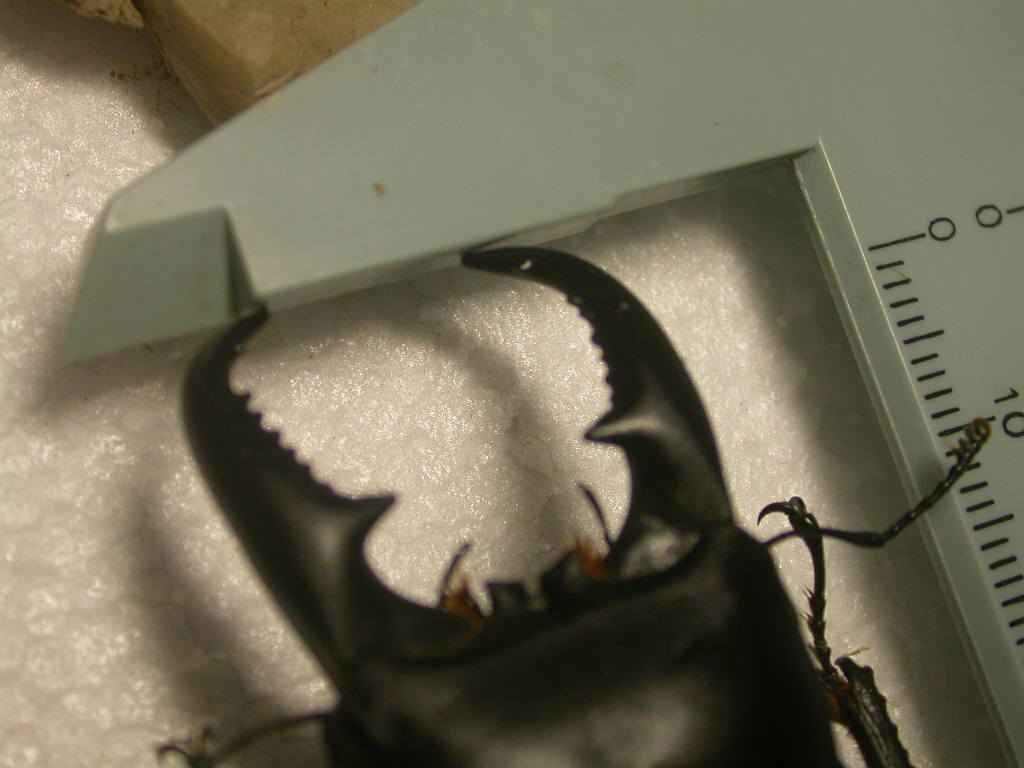

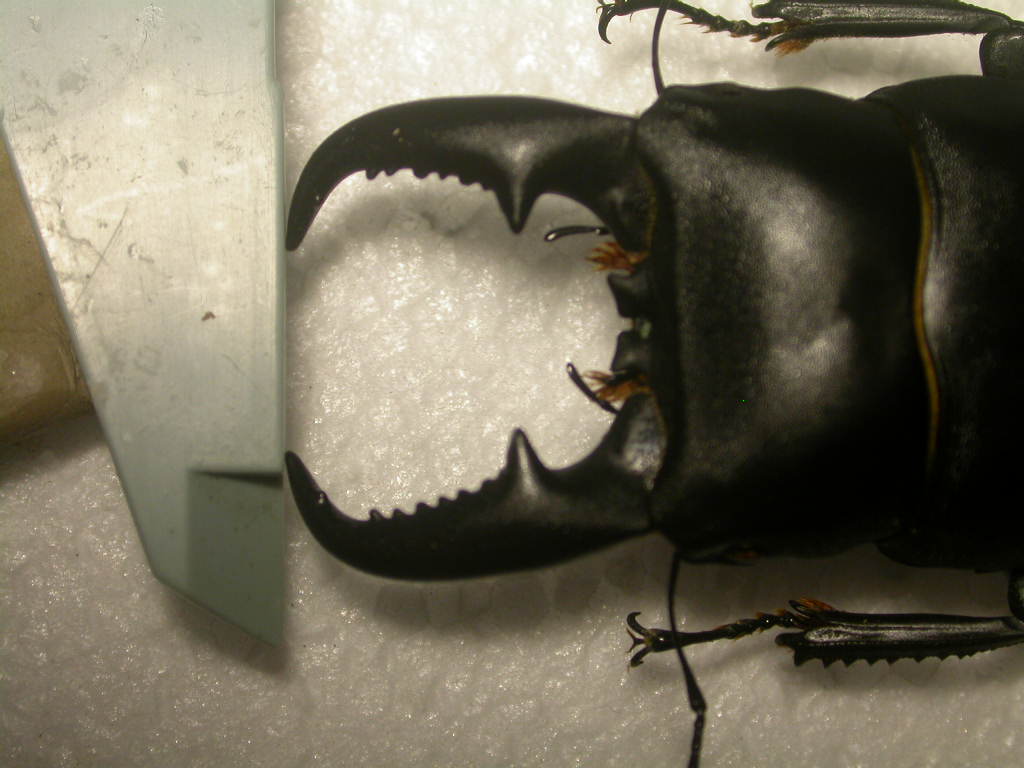

確認兩個牙尖是否都有碰到遊標卡尺
若只碰一邊的牙尖,量出來的結果是沒公信力的
因為某些情況下,讓蟲歪一邊量,會比較大一點點
(我自己以前也不知道,曾經拍過一部份這樣子的照片,後來已經改過了....)


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

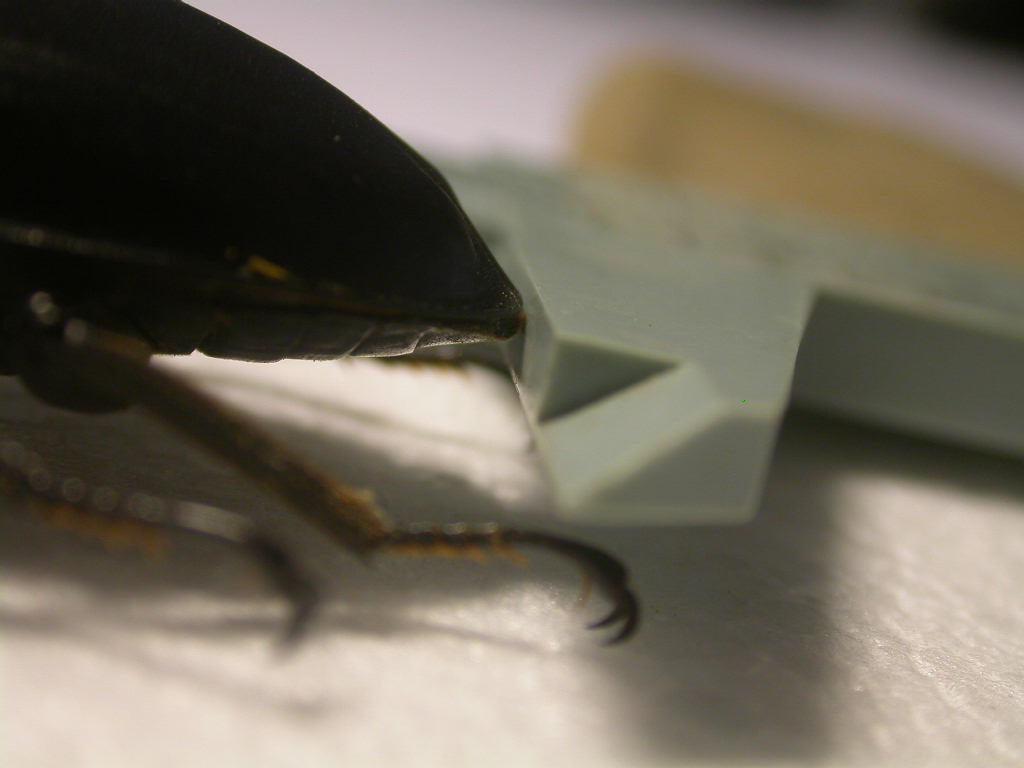

屁屁也是要確認,是否有貼齊游標卡尺

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




打包下載〕   〔引用此文〕   〔發表評論〕   〔轉寄此文〕   〔關閉視窗
此文章相關評論:
此文章有28個相關評論如下:(點這兒論壇方式查看)

阿倖 發表於: 2008/06/29 02:17:09am
[LIKE=芳710614;=LIKE][這篇文章最後由阿倖在 2008/06/29 06:30pm 第 1 次編輯]

視覺放大效應:

如果將測量的蟲體,放置的高度,在游標卡尺的高度以上
拍照之後會產生放大效果
如下面圖片所示
藍色線,是相機拍出後,和蟲體前後端的切線視角

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




我再使用同一隻扁鍬標本當範例
我將他的高度往上拉一些
從側面看,可以明顯看到,高度比游標卡尺還高一些

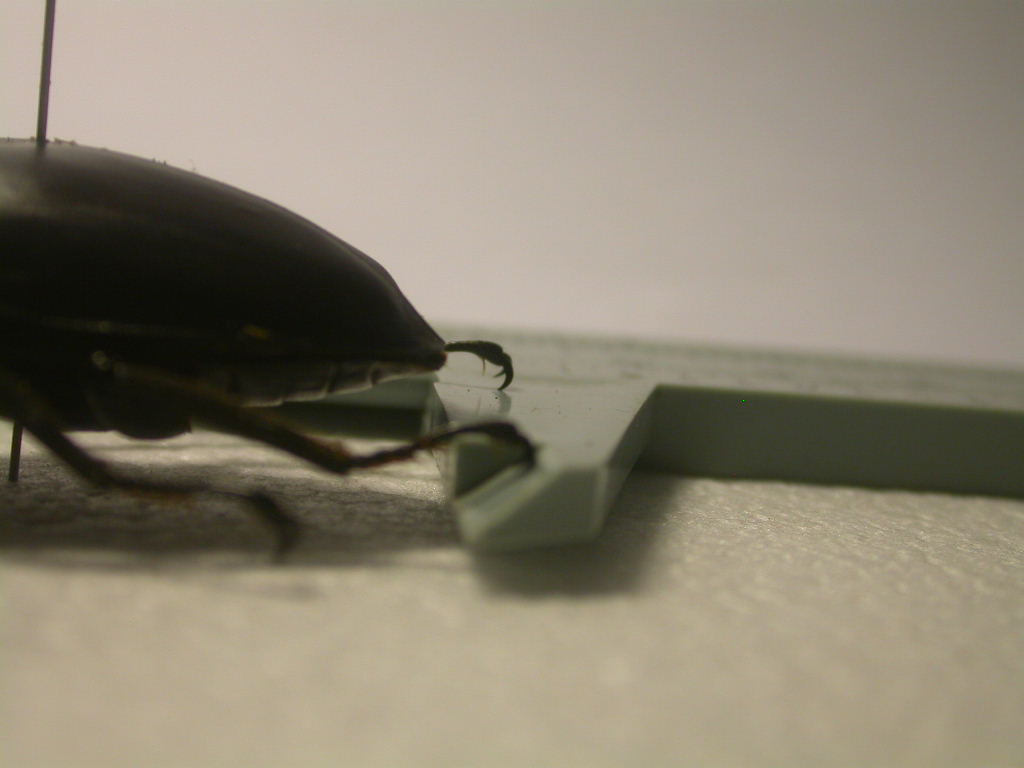

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




前面

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




後面

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




從上方再拍一張照片
可看到,前後都有放大效果
這就是視覺的放大效應

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




如果....我們將游標卡尺的70mm拉長到72mm
再拍一張呢

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料





怎麼樣~ 很假吧..
照片變成了72mm的扁鍬喔 (扁鍬實際體長70mm)
但是....這樣只是好玩而已啦
明眼人,一看就破功了

若是要販賣用的蟲體,或是種公照片
千萬不能用這樣造假的方式去拍照
 頂部
ckevin66 發表於: 2008/06/29 02:24:07am
[這篇文章最後由ckevin66在 2008/06/29 10:06pm 第 1 次編輯]

阿倖大大辛苦您了,用心的教學內容!

突然回想到十幾年前唸高職的時代,

機械科的必備工具,必考的刻度!!!

那時買的游標卡尺(日製的),現在還完好如初說!

雖然最近對"阿本仔"很敏感,

但他們做的東西真的沒話說!
 頂部
hhhhh350 發表於: 2008/06/29 06:18:18am
阿倖大您說的好清楚喔
我可以在問一下顎幅怎麼量嗎

希望有圖(爬過)
 頂部
playaok 發表於: 2008/06/29 09:05:23am
這篇不錯喔.
算是教學篇.
 頂部
Hugh 發表於: 2008/06/29 09:18:46am
原來蟲體放游標卡尺的上面跟下面差這麼多啊~真好玩^^
不過要賣的蟲用這樣的方式去量,超級缺德的= ="
 頂部
☆X-S★ 發表於: 2008/06/29 09:47:10am
這篇好 這篇妙

這樣對某篇看不出來的總該看出了

阿倖大哥辛苦了   還要這樣大費周章
 頂部
羽人 發表於: 2008/06/29 01:09:53pm
那到底那隻扁鍬多大?
 頂部
240 發表於: 2008/06/29 02:02:40pm
70mm
 頂部
oscar83717 發表於: 2008/06/29 03:41:06pm
拉高的話,影子會變大,跑到游標尺上
 頂部
德兄 發表於: 2008/06/29 04:05:35pm
塑膠游標卡尺
是最便宜的
也是誤差值最大的

我拿標準不鏽鋼卡尺和塑膠卡尺
測量一樣的物體 測量結果會誤差1~2mm
所以還是買貴一點的比較好啦~
 頂部
skyline 發表於: 2008/06/29 04:18:17pm
[這篇文章最後由skyline在 2008/06/29 04:22pm 第 2 次編輯]

不想留言在那一篇~
看不下去~
78~79mm的蟲有必要量到81~82mm嗎??
然後再貼出來說~我養的蟲好大喔
台菌真好用~(我也是台菌的愛用者,我們養的蟲都很小).................
so..what.....
阿倖這篇只是好玩好玩~好好玩^^|||
那隻扁鍬應該可以量到75mm吧..........................Orz...
 頂部
gbs 發表於: 2008/06/29 07:47:08pm

下面引用由☆X-S★2008/06/29 09:47am 發表的內容:
這篇好 這篇妙
這樣對某篇看不出來的總該看出了
阿倖大哥辛苦了   還要這樣大費周章




找了一下
是指這二篇嗎?

如果照阿倖大的量法
那這二篇都不準!!

養蟲嘛!!
輕鬆就好



http://insectforum.no-ip.org/gods/cgi-bin/topic.cgi?forum=2&topic=13058&show=0


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料





http://insectforum.no-ip.org/gods/cgi-bin/topic.cgi?forum=2&topic=13138&show=0


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

 頂部
V120121122V 發表於: 2008/06/29 11:25:46pm
今天又了上一課,謝謝阿倖
 頂部
甲蟲小弟 發表於: 2008/06/29 11:31:18pm
原來游標卡尺要這樣用喔

感謝教練又替我們上了一課

感謝教練慷慨的分享
 頂部
阿倖 發表於: 2008/06/30 01:11:49am

下面引用由hhhhh3502008/06/29 06:18am 發表的內容:
阿倖大您說的好清楚喔
我可以在問一下顎幅怎麼量嗎
希望有圖(爬過)


請參考這篇
http://www.superbino.com/hoge/superbino_011.htm

顎幅量法是日本人發明的
方法還是以日本人文章為主
這邊圖片已經畫得很清楚了
應該不難看懂才是.....



to gbs :
大家都看得懂我在說什麼
就你一個在裝傻

開個分身帳目出來
說話可以不用負責任,到時候拍拍屁股就跑了
怎麼? 本尊是見不得人是嗎?
有本事,就不要用分身帳號

有話想說的話
請你用本尊帳號出來說話
我在這邊等你
 頂部
辰太郎 發表於: 2008/06/30 02:12:45am

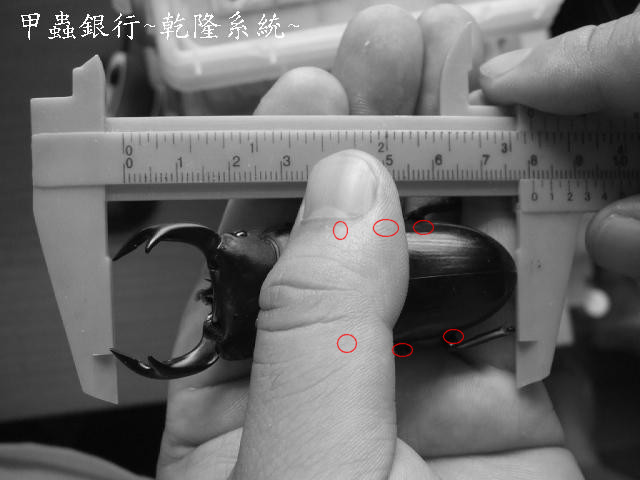

看了gbs兄的話,我想還是有人不了解這圖片有什麼問題,請問下面紅色圈圈如果畫的是蟲的腳

不覺的這隻蟲的翅銷比貌太長了點嗎~不太可能會長這樣子吧~要不然就是前胸背板太長~都很怪吧

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料


ps如果剛好手指的擋住的地方是空的有沒有可能呢?這是有點怪怪的地方,像是變魔術一樣。

請把母指當成一隻蟲,另一隻手用三隻手指擋住,讓人家看到後面的機關,用這種方法也可以拍出手指變長的效果


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料



真的有不懂我意思的人請發問^^~我想我會很樂意的表演手指變長後,在接回去的魔術。

沒有刻意的針對什麼事或是什麼人,只是希望能用最真實的方式讓大家了解測量的方法,祝大家養蟲愉快啦
 頂部
阿倖 發表於: 2008/06/30 03:18:28am
[這篇文章最後由阿倖在 2008/06/30 03:19am 第 1 次編輯]

照片放大效果,不見得要整隻蟲都提高
光是把一隻蟲的牙往頭提高
屁股是貼著游標卡尺
也是可以做出同樣的效果

像下面這樣的方法:

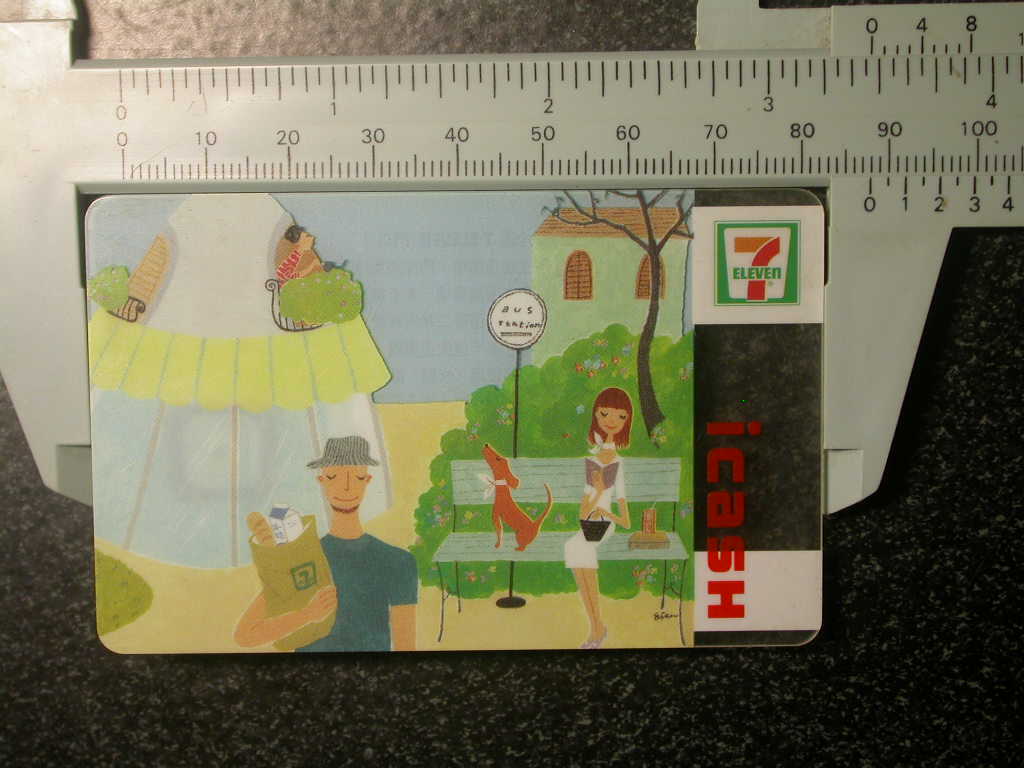

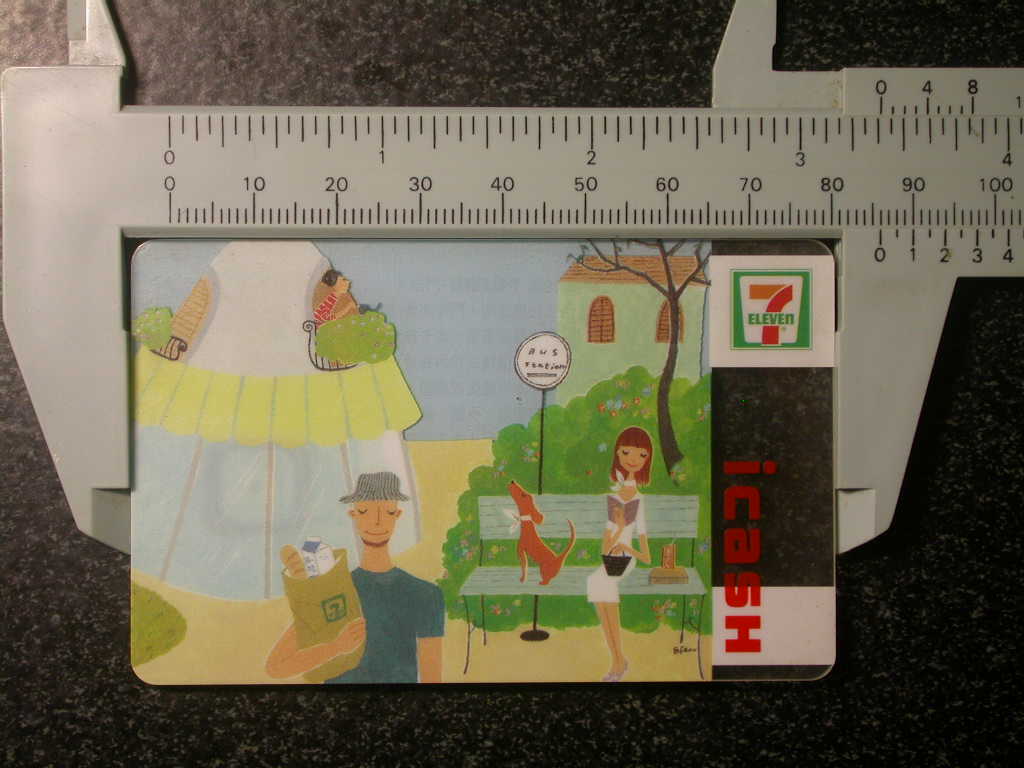

這是一張i-CASH
長度是86mm

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




將他前端翹起來後,可以量成88mm

此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料

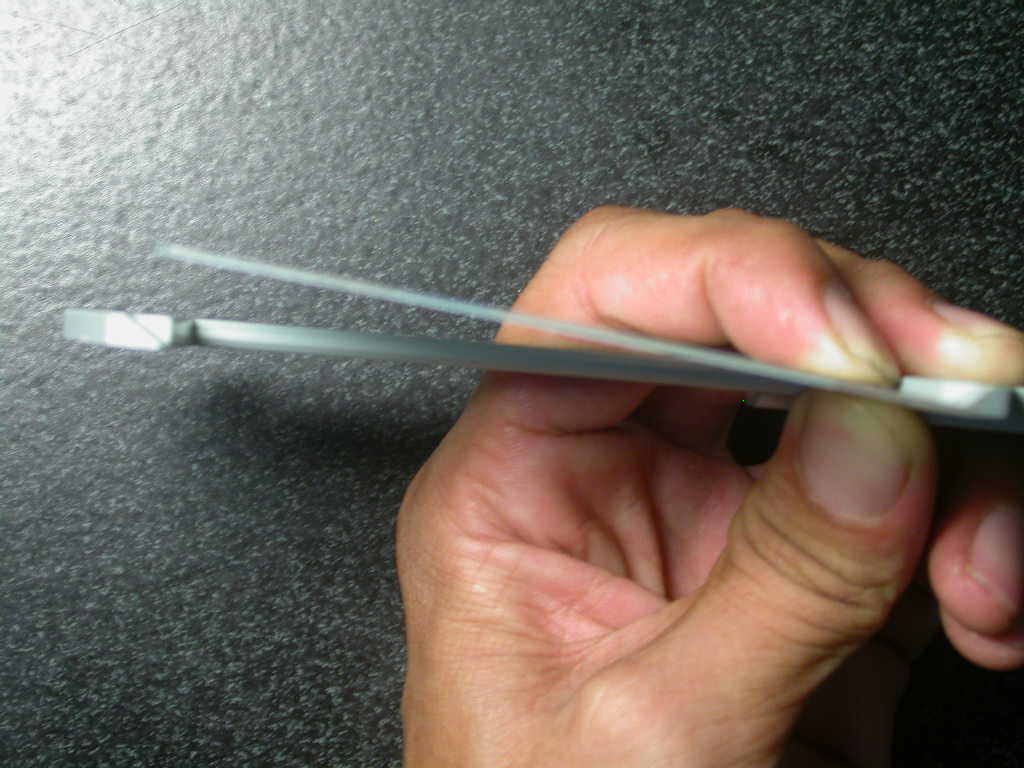

從側面看是這樣子
此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料




 頂部
李阿偉 發表於: 2008/06/30 04:14:58am

下面引用由阿倖2008/06/30 03:18am 發表的內容:
照片放大效果,不見得要整隻蟲都提高
光是把一隻蟲的牙往頭提高
屁股是貼著游標卡尺
也是可以做出同樣的效果
...



倖大說的沒錯
單把一邊提高.或是尺一邊降低是差距最大的
乾X系統那張最為明顯
以前我質疑人家的量法時.沒人聽得懂我在說啥

現在的人量顎幅才真正讓人吐血
新手真的可以好好看看這篇
 頂部
kusoeni 發表於: 2008/06/30 10:06:43pm
有幾個疑問必須要請教一下,
量尺的用法的確受益良多,
但請問
如果蟲一直扭動啊  低頭  抬頭的話,
該怎麼讓牠們平貼?
不只中大啦,光是臺鹿就讓小弟十分頭痛了,叉角類..  XD

第二是  顎幅那篇小弟只看得懂一些漢字,
以及顎基最長及最短距離..其他的則看不懂
請問有沒有中文翻譯版,或是簡單解說版?  =.=

第三是  或許這麼說又要被貼標籤了
但.. 單以圖看
MAKOTO大的那張圖跟山田大這兩張圖看起來
似乎是都不太符合倖大您的標準啊...
小弟只覺得..  蟲..  有時不是那麼聽話會給乖乖拍照的.. =.=
 頂部
威京人 發表於: 2008/06/30 10:31:08pm
阿倖大哥辛苦了   .可否請教一下.公巨顎叉角如何量.比較正確.還有比較不會被咬.因為被咬好幾口了.現在看到它都會怕.哈哈.望不吝指教.謝謝.
 頂部
cooper1976 發表於: 2008/06/30 10:53:57pm
[這篇文章最後由cooper1976在 2008/06/30 10:59pm 第 1 次編輯]

13樓
如果是同一隻..這樣的量法尺寸絕對不一樣
不然手上有蟲有游標卡尺的人可以馬上試

量法老實說,每個人都不一樣
大小差異也大
蟲體大小公道自在人心
但..一扯上金錢這玩意...
總有一堆糾紛
誰來訂一個標準的量法啊!
例如各類大鍬大扁,兜蟲,金龜..
 頂部
阿倖 發表於: 2008/06/30 11:08:18pm
to kusoeni :
1.有些比較神經質的蟲
可以放入冰箱中(4度)
大約過1~2鐘後拿出來
就會比較乖一些,讓你抓著好好的量體長
但是....千萬要小心
不要放入冰箱後,跑去做別的事情忘記蟲的存在.....

2.鄂幅的側量方法
那篇我也只是大概看看
日文方面我不行
您可能要另請高人去幫忙翻譯
我只是以前看過蟲友貼這個網頁
有將網頁加入我的最愛
剛好有人問到,就順便貼一下
我自己本身並沒有去研究這些東西

3.林山田的圖片,已經說明過了
MAKOTO那張圖片
如果那隻紅通通剛羽化的蟲
不太可能用手抓起來做前後完全貼齊的量法吧
其實這樣量就很衝了
換成是我,養出這樣體型蟲中大,我應該會等到他黑了才拿出來量


to: 威京人
我寫這篇,主要是介紹塑膠游標卡尺
所以圖片中的介紹都是以塑膠游標卡尺來做說明
文章前面已經有題到
其實游標卡尺的種類很多種

巨顎叉角這種大型蟲
要在牙打開的情況下,可以量到最大體長
如果真的要量準確一點的話
最好是能夠用這一種游標卡尺
不然牙一打開,就比塑膠游標卡尺的側量端還要寬了....


此主題相關圖片如下:
按此在新視窗瀏覽圖片

按此查看圖片詳細資料



圖片引用自Fujikon網站
http://www.fujikon.net/netshop/cgi-bin/item.cgi?item_id=J74B&ctg_id=Z08&page=4
 頂部
kusoeni 發表於: 2008/06/30 11:26:25pm

下面引用由阿倖2008/06/30 11:08pm 發表的內容:
1.有些比較神經質的蟲
可以放入冰箱中(4度)
大約過1~2鐘後拿出來
就會比較乖一些,讓你抓著好好的量體長
但是....千萬要小心
不要放入冰箱後,跑去做別的事情忘記蟲的存在.....

2.鄂幅的側量方法
那篇我也只是大概看看
日文方面我不行
您可能要另請高人去幫忙翻譯
我只是以前看過蟲友貼這個網頁
有將網頁加入我的最愛
剛好有人問到,就順便貼一下
我自己本身並沒有去研究這些東西

3.林山田的圖片,已經說明過了
MAKOTO那張圖片
如果那隻紅通通剛羽化的蟲
不太可能用手抓起來做前後完全貼齊的量法吧
其實這樣量就很衝了
換成是我,養出這樣體型蟲中大,我應該會等到他黑了才拿出來量



1.感謝回應,的確是個好方法...
 之前曾經把剛過蟄伏的蟲送進冷凍庫,過兩個多小時拿出來,
 解凍之後又活過來的紀錄..  Smiled

2.那就真的有點遺憾了,因為之前有人建議參考日本人大顎量法..
 我再請朋友翻譯看看了..

3.同感.. 紅通通的蟲我連碰都不願意碰  XD
 之前摔爆過一隻D.a  慘痛的記憶
 頂部
MAKOTO 發表於: 2008/07/01 03:01:25am
前兩天比較忙...
沒辦法上來貼圖...
來補幾張之前照的
有疑慮的外地朋友請參考看看
建議台南本地的蟲友方便的話可以直接到店裡面見證...
這隻的大顎在蛹期被我手賤撞到凹陷
很好認
絕對做不了假@@


底下的圖片大多是在6/25~6/27前後拍的
希望能符合大家的要求




請認明傷痕所在!




這張應該滿明顯的...
大顎屁股都有頂到
請原諒我拿在手上拍
這樣比較好固定蟲的姿勢




平躺拍的
由於拍的瞬間新成蟲把頭放低弓起身體
尺寸有略微縮小
還是請各位列入參考
 頂部
hhhhh350 發表於: 2008/07/01 03:10:42am
謝謝阿倖大

不過看不懂日文
不知哪個是對的
不過很卸卸你XD
 頂部
max-瑋哥 發表於: 2008/07/01 04:26:17pm
感謝大大指導~
 頂部
peterbox 發表於: 2008/07/01 07:33:11pm
[這篇文章最後由peterbox在 2008/07/01 10:50pm 第 1 次編輯]

游標尺正確用法還差重要的一點:
下面一排0,1,2,3,4,...哪一個數字的線和上面的線對齊時,
代表小數點.也就是說不只是讓你量到幾mm,而是可以
量到0.05mm的精準度.
 頂部
阿煌i揪蟲 發表於: 2008/07/01 07:37:46pm
這麼一來我就懂了怎麼用游標尺了.樓主謝謝你
