改冰箱前~
先感謝很多為我解答的蟲友~
還有賣溫控器的老闆@@
來說一下吧~
雖然每個人冰箱都不一樣~
每種改法略微不同~不過幾乎差不多~只是線接上而已
這次我用的是2層式冰箱
改了之後~第一層一樣是冷凍庫~可冰沒用的土~的
冰箱剛買回來要先測試功能是否正常

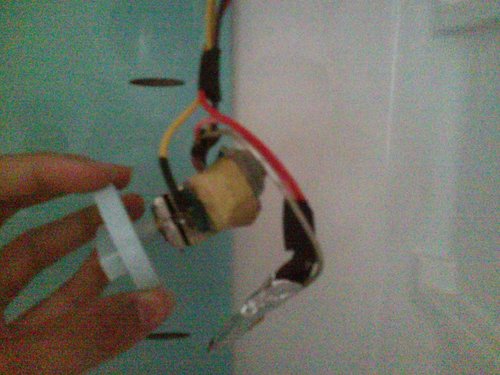

原本的溫控器
 此主題相關圖片如下：

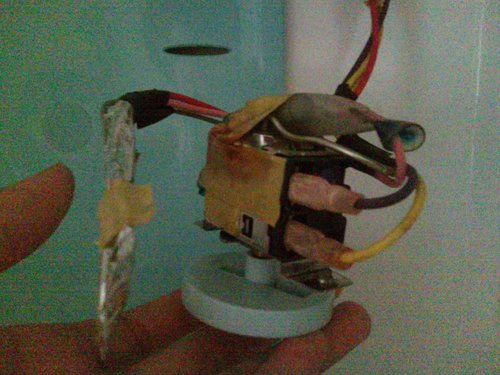

黃線為溫控的電線
另一條紫色(圖看不出來)的~老闆說應該是接地@@
此主題相關圖片如下：

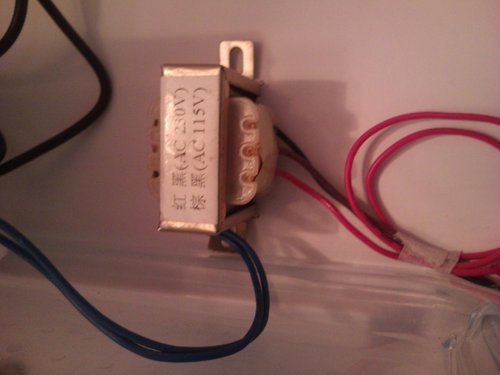

變壓器
紅線是220v的
褐線是110v的~
看冰箱是哪種的就用哪一條 紅線沒用到,記的線頭包住~不要被電到
(我就被電到嚕~@@)
還有一條黑線,黑線也是電源
這組是提空溫控器電源的
我把褐線和黑線接到一般電線
在插入插座
通常是把這兩條線只接接在冰箱裡的線
不過剛剛說過 會動一下,又馬上停 所以我就這樣接
此主題相關圖片如下：

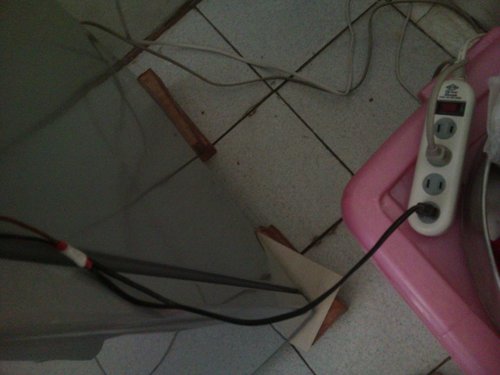

冰箱的線和溫控器另接~
此主題相關圖片如下：

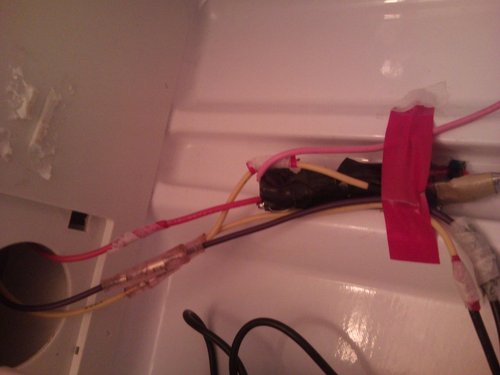

冰箱原本的線~
紅色通常固定為提供電力的
黃色是壓縮機
紫色~不確定@@
此主題相關圖片如下：

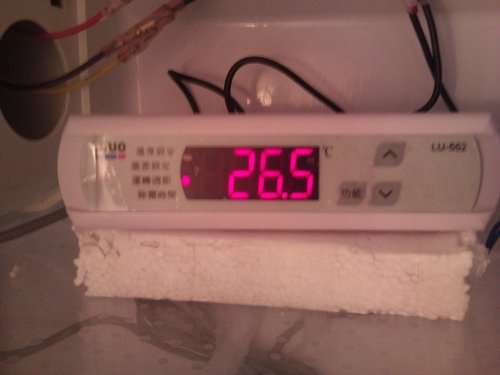

接好後,
溫度顯示是目前的溫度
開啟後,出廠值是設定3分鐘開起壓縮機
我先設定成一分鐘
開啟後,再設回3分鐘
剛開起,會運轉個幾分鐘,後停下來,再過幾分鐘又開始運轉(應該是正常的)
此主題相關圖片如下：
完成圖~
此主題相關圖片如下：
開始說明什麼線接什麼線~
不過每個人冰箱線顏色不一樣
所以必須先搞清楚~
原本接法( '' → '' 接的意思)
變壓器 棕色 L 線 → 冰箱紅線
變壓器 黑色 N 線 → p 冰箱黃線
控制器 黑線1 → 冰箱紫線
控制器 黑線2 → 冰箱紅線
我改接
變壓器 棕色 L 線→ 電線(附插頭,只接插110v市電)
變壓器 黑色 N 線 → 電線(附插頭只接插110v市電)
(插頭取代冰箱紅線 )
控制器 黑線1 → 冰箱紫線
控制器 黑線2 →冰箱黃線
----------------------------------------------------------
目前測試溫度
(分別順序是第一層~第五層)
溫控器→18.5 / 17.5 / 19.5 / 20.5 / 21.5 /(通常都有 '' .5 '' )
一般酒精溫度計(1)→ 17 / 18 / 20 / 22 / 23 /
一般酒精溫度計(2)→ 17 / 18 / 17 / 17 / 20 / (不知道這是怎樣~這反應有點慢= ='')
電子式→ 22 / 21 / 20 / 24 / 24 / (不知算不算電子式~這有時鐘.日期.鬧鐘.溫度)
基本上測試個1~3天比較好~
打算測試2天~
-----------------------------------------------------------
注意
溫度設定在18度
溫差設定4
校正溫度→建議先放個溫度記在旁邊
看溫度計是幾度,溫控器顯示幾度
例如溫度記是26度 溫控器卻是30度
溫度校正出廠值忘記多少~如果是0
那就把他調成 -4 這樣就跟你溫度計一樣了~
其他原廠最好
後面有什麼溫度過低過高警告設定在幾度要提醒~
這些購買的說明書上都有~
|
| |
|
